Vorwort

00Willkommen

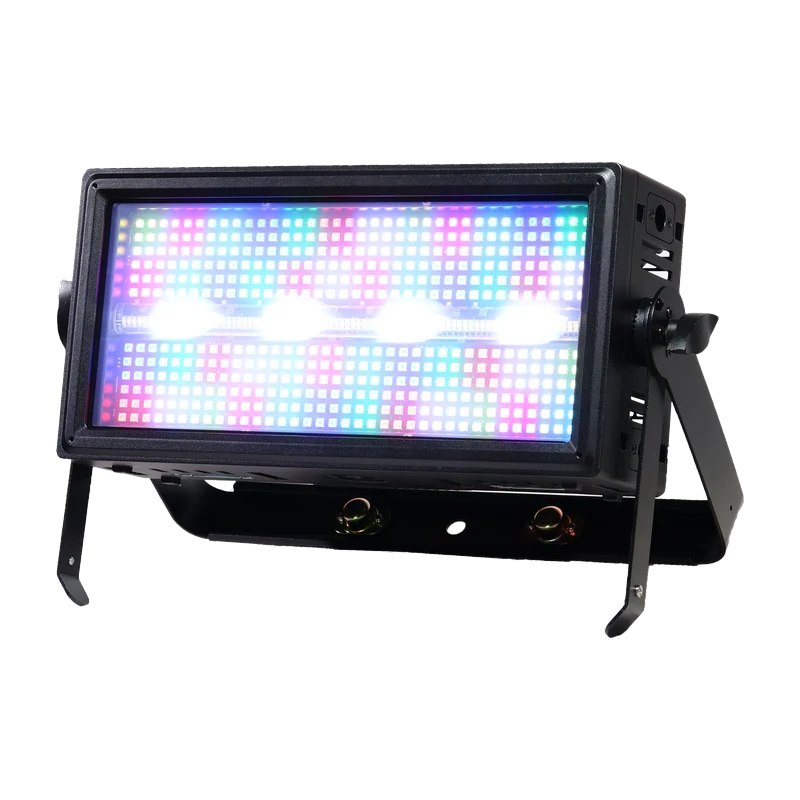

Vielen Dank, dass Sie sich für den Aurona Aurona FX Strobe IP65 entschieden haben — einen wetterfesten Effekt-Blinder, der zwei Systeme in einem Gehäuse vereint: eine RGB-Pixelfläche aus 432 LEDs in 48 einzeln steuerbaren Zellen und einen warmweißen Beam-Bereich aus 84 LEDs in 12 Zellen.

Dieses Dokument beschreibt Installation, Bedienung, Menüführung und die vollständige DMX-Belegung aller neun Kanalmodi. Lesen Sie die Anleitung — insbesondere das Kapitel Sicherheitshinweise — vor der ersten Inbetriebnahme vollständig durch und bewahren Sie sie zusammen mit dem Gerät auf.

0.1Bestimmungs­gemäße Verwendung

Das Gerät ist wetterfest (Schutzart IP65) und ausschließlich für den professionellen Einsatz bestimmt. Maximale Umgebungstemperatur: 40 °C. Das Gehäuse kann während und nach dem Betrieb heiß sein.

0.2Lieferumfang

• 1 × Aurona FX Strobe IP65
• 1 × Omega-Bügel
• 1 × Netzkabel (True1)
• 1 × Bedienungsanleitung

Inhaltsverzeichnis

—Übersicht

1. 01Sicherheits­hinweise04
2. 02Technische Daten05
3. 03Installation & Sicherungswechsel06
4. 04Menü — Übersicht07
5. 4.1Statische Farben & manueller Betrieb08
6. 4.2Automatikprogramme & Sound09
7. 4.3Funk-DMX (WDMX) & Firmware-Update10
8. 05Zellenaufteilung11
9. 06DMX-Kanaltabellen (9 Kanalmodi, vollständig)12
10. 6.11-, 3-, 4- und 5-Kanal-Modi12
11. 6.214-Kanal-Modus13
12. 6.316-Kanal-Modus15
13. 6.451-Kanal-Modus16
14. 6.5147- und 159-Kanal-Modus17
15. 07Reinigung & Wartung18
16. —CE-Konformitäts­hinweis19

Kapitel 01

01Sicherheits­hinweise

• Achtung: Das Gehäuse kann während und nach dem Betrieb heiß sein.
• Das Gerät an einem Ort mit ausreichender Belüftung installieren, mindestens 50 cm von angrenzenden Flächen entfernt.
• Während des Betriebs und solange das Gerät mit Spannung versorgt ist, dürfen sich keine brennbaren Materialien im Umkreis von 50 cm befinden.
• Der Montageort muss das Gerätegewicht sicher tragen; das Gerät ist zusätzlich mit einem passenden Sicherungsseil mit ausreichender Traglast gemäß den lokalen Richtlinien und Gesetzen zu sichern.
• Das Gerät nicht betreiben, wenn Gehäuse, Linsen oder Kabel beschädigt erscheinen.
• Das Gerät ausschließlich am Aufhängebügel tragen.
• Bei einem gravierenden Betriebsproblem die Nutzung sofort einstellen.
• Die maximale Umgebungstemperatur beträgt 40 °C — das Gerät nicht bei höheren Temperaturen betreiben.

1.1Netzeingang & Durchschleifung

Das Gerät verfügt über ein selbstumschaltendes Netzteil für 100–240 V AC, 50/60 Hz, mit True1-Ein- und -Ausgang. Bei der Durchschleifung mehrerer Geräte den zulässigen Gesamtstrom des Stromkreises nicht überschreiten.

Kapitel 02

02Technische Daten

Kapitel 03

03Installation & Sicherungswechsel

3.1Montage

Das Gerät lässt sich in vielen Ausrichtungen montieren, sofern jedes einzelne Gerät mit dem korrekten Montagebügel gesichert ist. Die Doppelbügel erlauben sowohl die freie Bodenaufstellung als auch die horizontale Hängemontage; Montagepunkte an Ober- und Unterseite dienen der vertikalen Aufhängung. Cam-Locks nehmen ¼-Dreh-Omega-Bügel auf; für die Kopplung mehrerer Geräte stehen 6 Coffin-Locks und 3 werkzeuglose Verriegelungsgriffe bereit.

3.2Sicherungswechsel

Brennt die Feinsicherung durch, ist sie ausschließlich durch eine Sicherung desselben Typs und derselben Kenngrößen zu ersetzen. Vor dem Wechsel das Netzkabel abziehen.

1. Sicherungshalter an der Rückseite mit einem passenden Schraubendreher gegen den Uhrzeigersinn lösen.
2. Alte Sicherung entnehmen.
3. Neue Sicherung einsetzen.
4. Sicherungshalter wieder einsetzen und festschrauben.

Kapitel 04

04Menü — Übersicht

4.1Statische Farben (StaticC)

Im Modus StaticC wird mit „Up" und „Down" die gewünschte Vollfarbe gewählt und mit „Enter" gespeichert. Die Kürzel setzen sich aus den Farben R Rot, G Grün, B Blau und W Weiß zusammen. Die Intensität wird anschließend über Dim von 000 bis 255 eingestellt.

4.1.1Manueller Farbmodus (ManualC)

Im Modus Manual C mit „Up" und „Down" die Intensität jeder Farbe (R, G, B, W) von 000 bis 255 einstellen und die Strobe-Geschwindigkeit von S000 bis S100 wählen (S000 = Strobe aus). Mit „Enter" speichern.

4.1.2Farbtemperatur (Manual WCT)

Die Farbtemperatur von <WT01> bis <WT11> wählen, anschließend mit „Up" oder „Down" die Intensität zwischen 1 und 100 setzen und mit „Enter" bestätigen.

4.2Automatikprogramme

Das Gerät führt Automatikprogramme für die beiden Zonen getrennt aus: die RGB-Pixelfläche und den warmweißen Beam-Bereich. Im Modus Auto Pro mit „Up" und „Down" zunächst Auto Pro <RGB> oder Auto Pro <White> wählen.

RGB-Fläche

Nach Auswahl von Auto Pro <RGB> mit „Enter" bestätigen und mit „Up"/„Down" das Programm wählen — von Random (Pr02 bis Pr35 laufen in zufälliger Folge, je Effekt 10 bis 180 Sekunden) bis Pr35. Anschließend die Geschwindigkeit von <Sp000> bis <Sp100>, den Dimmerwert von <dim000> bis <dim255> und die Frost-Transparenz von Fr<000> bis Fr<100> setzen. Mit „Enter" speichern.

Weiß-Beam

Nach Auswahl von Auto Pro <White> mit „Enter" bestätigen und mit „Up"/„Down" das Programm wählen — von Random (Pr02 bis Pr16 in zufälliger Folge, je Effekt 10 bis 180 Sekunden) bis Pr16. Anschließend Geschwindigkeit <Sp000> bis <Sp100> und Dimmerwert <dim000> bis <dim255> setzen und mit „Enter" speichern.

4.2.1Sound-Modus

Im Modus Sound mit „Up" und „Down" die Empfindlichkeit von Sen000 bis Sen100 wählen und mit „Enter" speichern.

4.2.2Master / Slave, DMX Loss & User DMX

Das Master-Gerät auf eine der Standalone-Betriebsarten setzen — Automatik, Sound, statische Farbe oder manuelle Farbe; bei den Slave-Geräten unter Mas/Sla den Wert „S" wählen. Über DMX Loss lässt sich das Verhalten bei Signalverlust auf Hold, Blackout, Manual oder Auto setzen. Unter User DMX lässt sich je Kanal eine Funktion zuweisen; der auf den letzten belegten Kanal folgende Kanal wird auf End gesetzt. Zum Aktivieren im Menü DMX Cha den Modus User wählen.

4.3Funk-DMX (WDMX)

Jedes Gerät ist mit einem eingebauten WDMX-Modul und einer Antenne ausgestattet und kann DMX-Signale sowohl empfangen als auch senden — ohne DMX-Kabel. Für den WDMX-Betrieb muss das Gerät zunächst mit einem weiteren Gerät oder einem separaten Transceiver (am DMX-Pult) gekoppelt werden.

Einen separaten Transceiver (nicht im Lieferumfang) durch Drücken der Power-Taste einschalten. Leuchtet die Anzeige weiß, die Taste loslassen — der Transceiver befindet sich dann im Konfigurationsmodus. Dort wird durch einmaliges Drücken das Funkprotokoll umgeschaltet. Nach Auswahl des Zielprotokolls die Taste länger als eine Sekunde halten und loslassen, sobald die Anzeige weiß leuchtet.

Im EL MODE lassen sich sechs Gruppen mit eigenen ID-Codes einstellen; nur Transceiver derselben Gruppe kommunizieren miteinander. Am Gerät: „Menu" drücken, Wireless wählen, „Enter" drücken und mit „On"/„Off" den Funkbetrieb aktivieren. Bei „On" unter Mode den EL Mode wählen und die Gruppennummer CH<00> bis CH<05> setzen. Befinden sich mehrere Geräte in derselben Gruppe, gilt jeweils das sendende Gerät als Sender, alle übrigen automatisch als Empfänger. Mit W-DMX_R → „Delete" startet die Kopplung mit einem Sender, mit W-DMX_T → „Create" die Kopplung mit einem Empfänger.

4.3.1Firmware-Update

1. Gerät A in den Modus Update setzen, „Y" und anschließend „START" wählen.
2. Gerät A und Gerät B mit einem DMX-Kabel verbinden, dann Gerät B einschalten.
3. An Gerät A „Enter" drücken — die Firmware von Gerät A wird auf Gerät B kopiert.

Kapitel 05

05Zellenaufteilung

Die Leuchtfläche besteht aus fünf Reihen: vier Reihen RGB-Zellen (je 12 Zellen) und dazwischen eine Reihe mit 12 warmweißen Beam-Zellen. Insgesamt ergeben sich 48 RGB-Zellen (RGB1 – RGB48) und 12 Weiß-Zellen (W1 – W12).

Die Zellen werden je nach Kanalmodus unterschiedlich gruppiert:

Kapitel 06

06DMX-Kanaltabellen

Das Gerät bietet neun Kanalmodi (1 / 3 / 4 / 5 / 14 / 16 / 51 / 147 / 159 CH) sowie einen frei belegbaren User-Modus.

6.11-Kanal-Modus

6.1.13-Kanal-Modus

6.1.24-Kanal-Modus

6.1.35-Kanal-Modus

6.214-Kanal-Modus — Kanal 1–9

6.214-Kanal-Modus — Kanal 10–14

Hinweis: Die technischen Daten des Herstellers führen diesen Modus als 15-Kanal-Modus, die Kanaltabelle listet jedoch 14 Kanäle. Abgedruckt sind die tatsächlich aufgeführten Kanäle.

6.316-Kanal-Modus — RGB in vier Reihen

6.451-Kanal-Modus — 12 Spalten RGB + 12 Weiß-Zellen

6.5147-Kanal-Modus

In diesem Modus wird jede der 48 RGB-Zellen einzeln angesteuert. Die Kanäle folgen fortlaufend dem Muster Rot, Grün, Blau je Zelle.

6.5.1159-Kanal-Modus

Wie der 147-Kanal-Modus, zusätzlich mit Einzelansteuerung der zwölf Weiß-Zellen.

Kapitel 07

07Reinigung & Wartung

• Vor jeder Reinigung das Gerät vom Netz trennen und abkühlen lassen.
• Frontscheibe und Gehäuse mit einem weichen, leicht angefeuchteten Tuch reinigen; keine Lösungsmittel, Scheuer- oder Ätzmittel verwenden.
• Beide Lüfter und die Lüftungsöffnungen regelmäßig von Staub befreien.
• Dichtungen, Kabelverschraubungen und Steckverbindungen regelmäßig kontrollieren, um die IP65-Schutzart zu erhalten.
• Schrauben, Bügel, Cam-Locks und Coffin-Locks regelmäßig auf festen Sitz prüfen.

Anhang

—CE-Konformitäts­hinweis

Der Hersteller erklärt in alleiniger Verantwortung, dass der Aurona FX Strobe IP65 den einschlägigen Harmonisierungsrechtsvorschriften der Europäischen Union entspricht.
